HELLER / 3D SVAŘOVACÍ STOLY
3D svařovací stoly HELLER dodáváme jako laserem řezané stavebnice k vlastnímu svaření. Vyberte rozměr podle svých výrobků a místa v dílně. Nohy a stavitelná kolečka se objednávají zvlášť.
ROZMĚROVÁ ŘADA
Pracovní plochy od
600 × 600 do 600 × 2400 mm.
ROZMĚROVÁ ŘADA
Pracovní plochy od
900 × 900 do 900 × 2400 mm.
ROZMĚROVÁ ŘADA
Pracovní plochy od
1200 × 1200 do 1200 × 2400 mm.
STAVEBNICE K VLASTNÍMU SVAŘENÍ
Dodávka zahrnuje laserem řezané díly stavebnice pro sestavení podle technického výkresu. Konstrukci tvoří pracovní deska, bočnice a výztužná žebra podle konkrétního modelu.
Stůl je potřeba sestavit a svařit. Počet dílů a přesné provedení se řídí vybraným rozměrem a variantou.
Nohy ani stavitelná kolečka nejsou součástí základní stavebnice. Objednávají se samostatně, stejně jako zvolené prodloužení a upínací příslušenství.

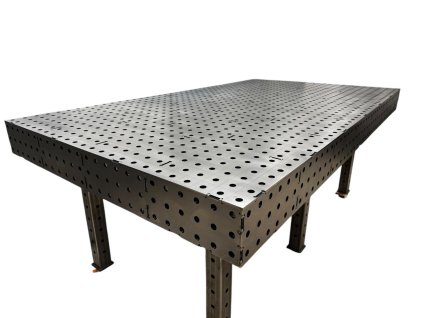

Fotografie mohou zobrazovat sestavený stůl s doplňky. Při objednávání vycházejte z popisu a rozsahu dodávky konkrétní položky.
VÝBĚR PRACOVNÍ PLOCHY
Stůl vybírejte podle rozměrů dílů, které na něm budete nejčastěji sestavovat. K samotnému výrobku připočítejte prostor pro dorazy, svěrky a přístup ke spojům.
Zvažte také umístění v dílně, zakládání materiálu a odebírání hotových sestav. Větší pracovní plocha má smysl tam, kde ji využijete a zachováte pohodlný přístup ke stolu.
Rozhodující jsou úplné rozměry modelu. Označení řady 600, 900 nebo 1200 mm vyjadřuje jednu stranu pracovní plochy. Rozměr 150 mm u nabízených stolů označuje výšku tělesa bez noh, nikoli celkovou pracovní výšku.
Perforovaná deska umožňuje rozmístit odpovídající dorazy a upínací prvky podle tvaru výrobku. Bočnice rozšiřují možnosti práce také mimo horní plochu stolu.
Při přípravě sestavy si určete, od kterých ploch budete měřit a kde má být díl podepřený. Teprve potom volte polohu dorazů a svěrek. Dobře připravené ustavení usnadňuje kontrolu rozměrů i opakované zakládání dílů.
SESTAVENÍ A PŘÍPRAVA
Laserem řezané díly jsou výchozím bodem. Na výslednou geometrii stolu má vliv také jejich sestavení, ustavení a postup svařování. Při práci vycházejte z dodaného výkresu a montážních podkladů.
Před sestavením porovnejte díly s výkresem a ověřte jejich orientaci. Připravte si prostor pro manipulaci s celou konstrukcí.
Při sestavování sledujte rozměry, pravoúhlost a polohu pracovní plochy. Postup svařování má respektovat konstrukci a omezovat nežádoucí deformace.
Po dokončení zkontrolujte sestavu, doplňte zvolené nohy a ustavte stůl na pracovišti. Upínací prvky vybírejte podle provedení a kompatibility.
DOPLŇTE SVOU SESTAVU
Vyberte podstavu a případné rozšíření pracovní plochy. U prodloužení zohledněte způsob připojení i potřebnou podporu podle jeho provedení.
Prohlédnout nohy a prodloužení →Začněte výbavou pro typický výrobek. Podle dalších zakázek můžete přidávat vhodné čepy, úhelníky a upínací prvky.
Vybrat příslušenství →ČASTÉ OTÁZKY
Ne. Jde o stavebnici z laserem řezaných dílů, kterou je potřeba sestavit a svařit podle technického výkresu.
Vycházejte z běžných rozměrů svařenců, prostoru pro upnutí a dostupného místa v dílně. Počítejte také s přístupem ke spojům a odebíráním hotových dílů.
Nohy a stavitelná kolečka se objednávají zvlášť. Před dokončením objednávky zkontrolujte všechny potřebné části sestavy.
Rozměry, varianty a informace o konstrukci najdete v detailu konkrétního modelu. Pokud si nejste výběrem jistí, probereme s vámi zamýšlené použití.
Připravte rozměry běžných výrobků a představu o místě v dílně. Pomůžeme vám projít vhodný formát stolu i doplňky k jeho sestavení.
