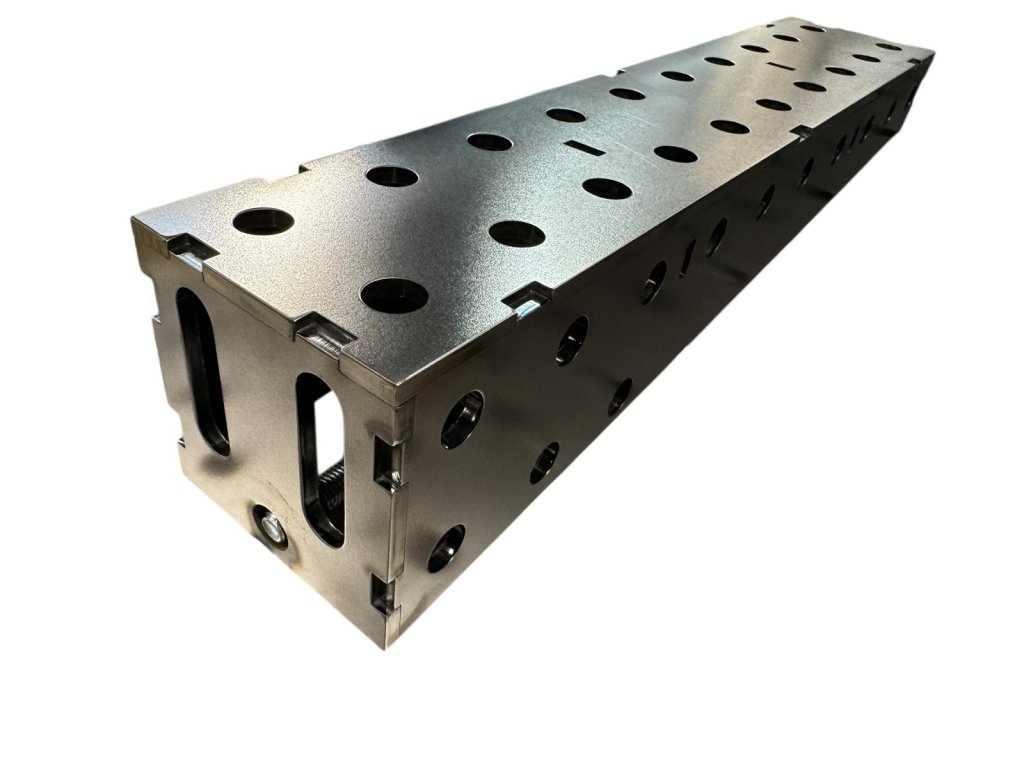

Krátké prodloužení 500×100×100 S16
Kód: 152
Detailní popis produktu
Rozšíření pracovního prostoru
Podepření přesahu i doplňková opěrná hrana.

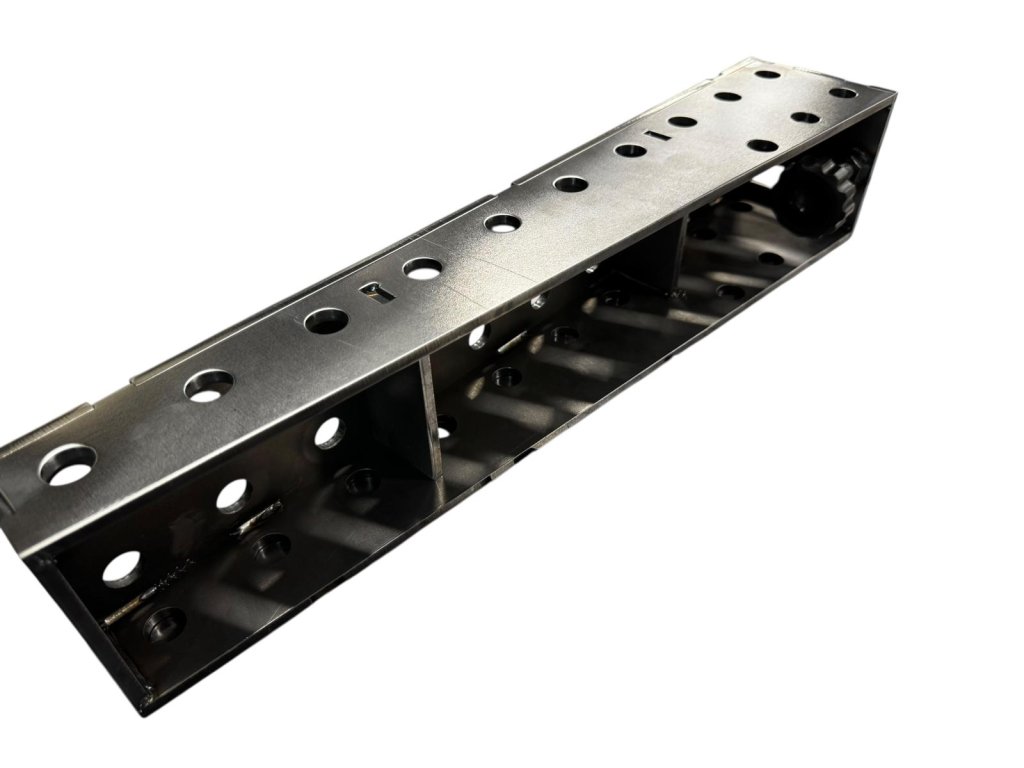

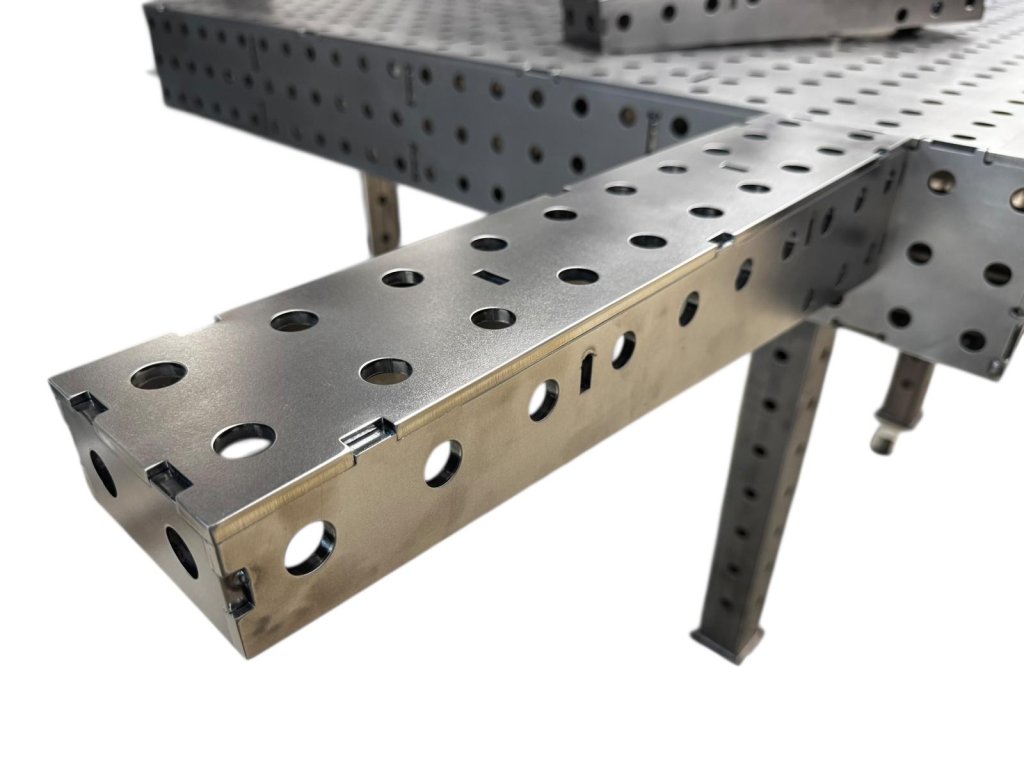

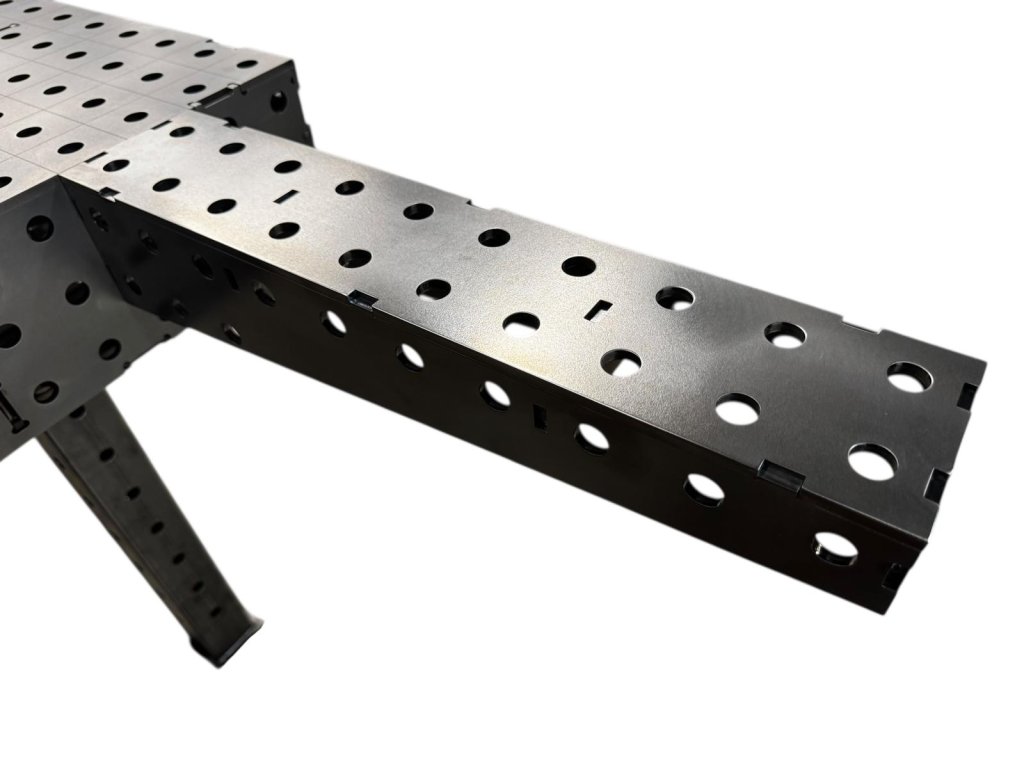

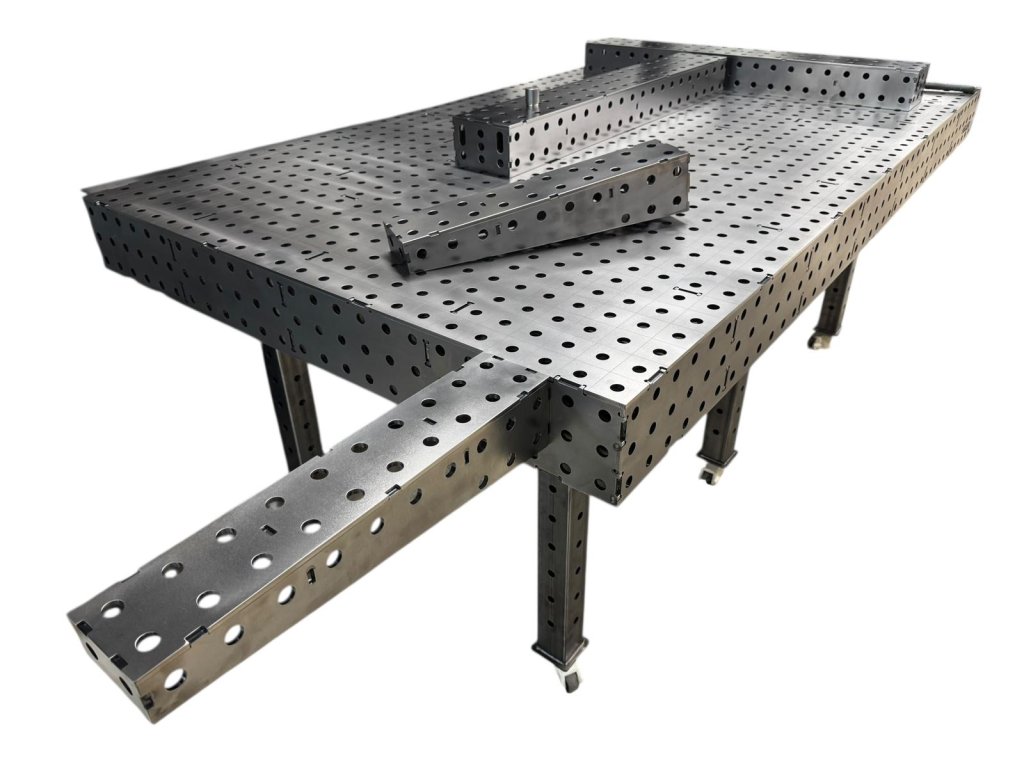

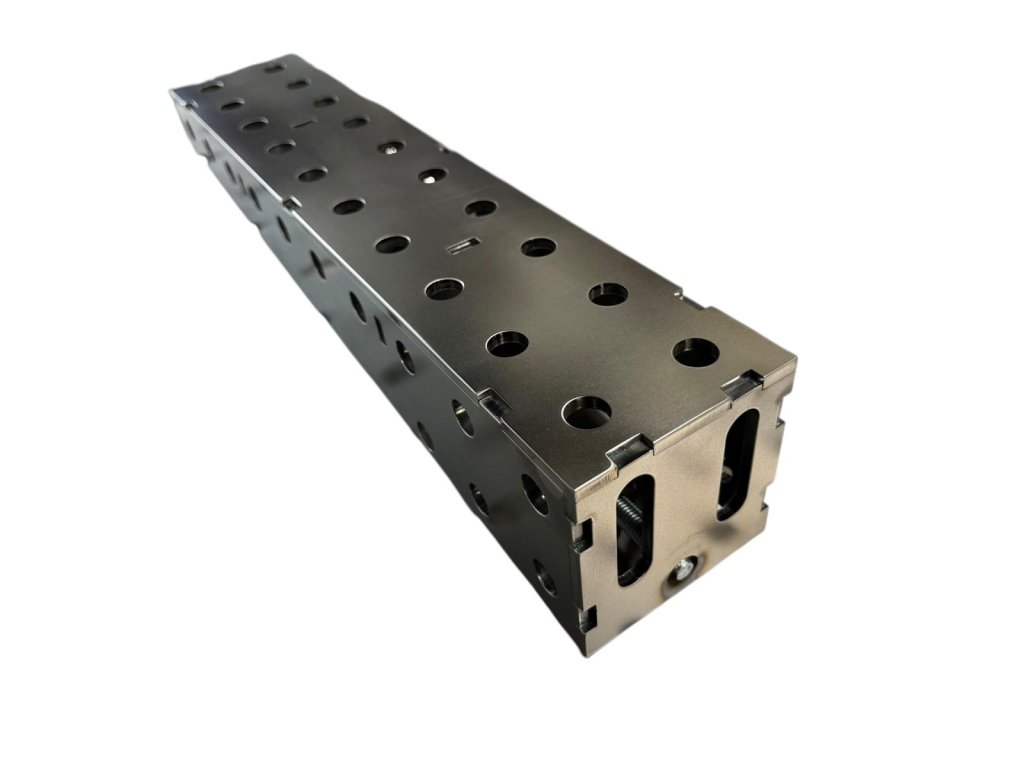

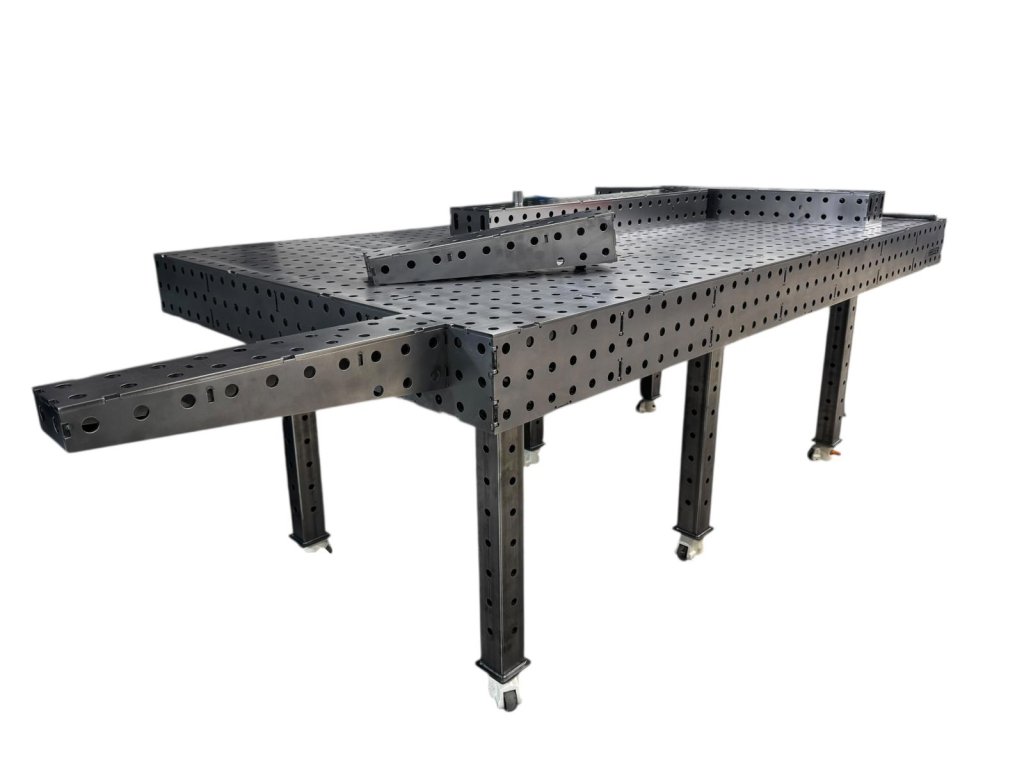

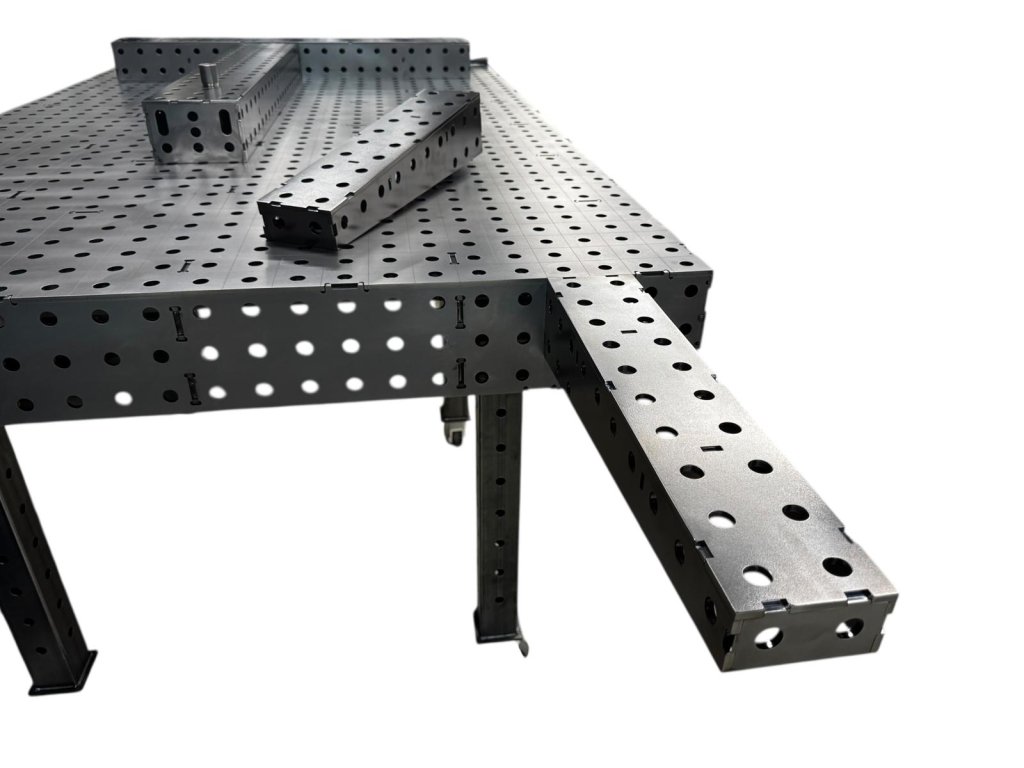

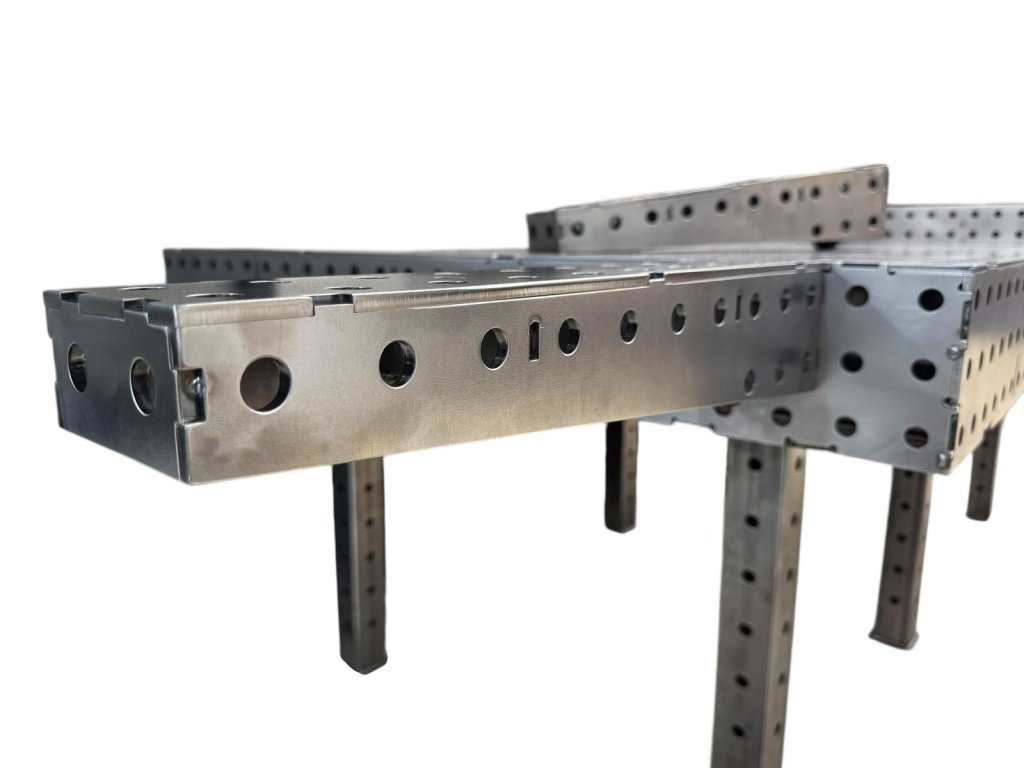

Krátké prodloužení HELLER 500 × 100 × 100 mm využijete při sestavování rámů a profilových dílů, které přesahují pracovní plochu stolu. Podle umístění může sloužit také jako boční doraz nebo doplňková opěrná plocha.

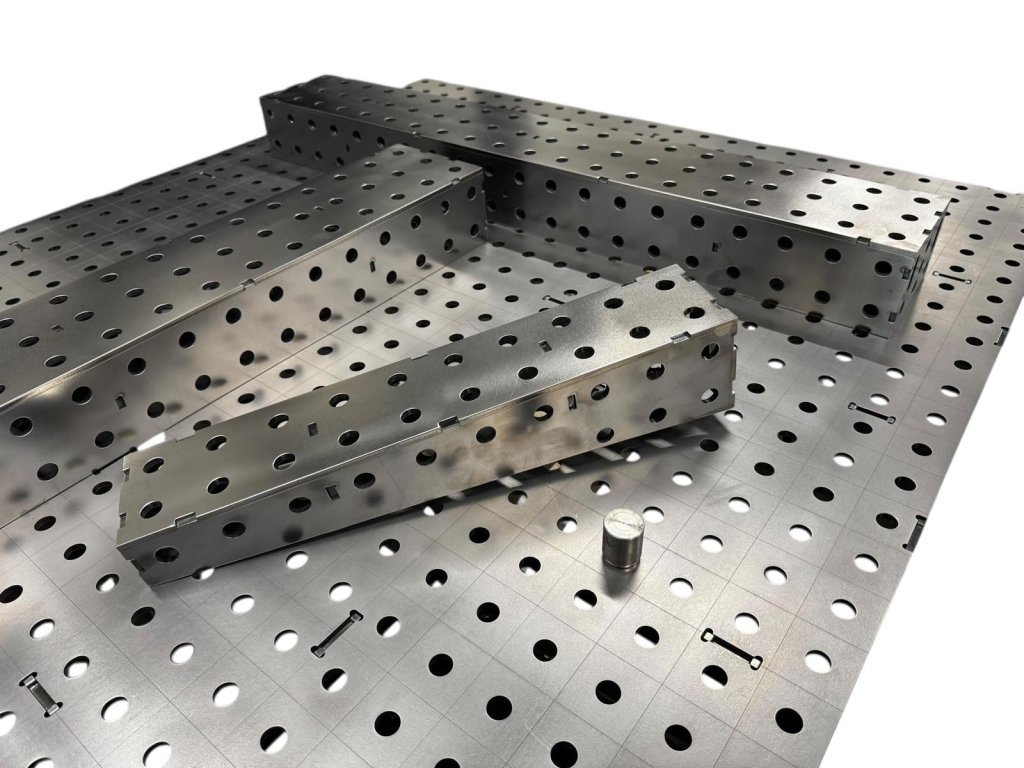

Modul je určen pro systém S16. Jeho polohu zvolte podle tvaru výrobku, potřebného podepření a přístupu k upínacím prvkům.

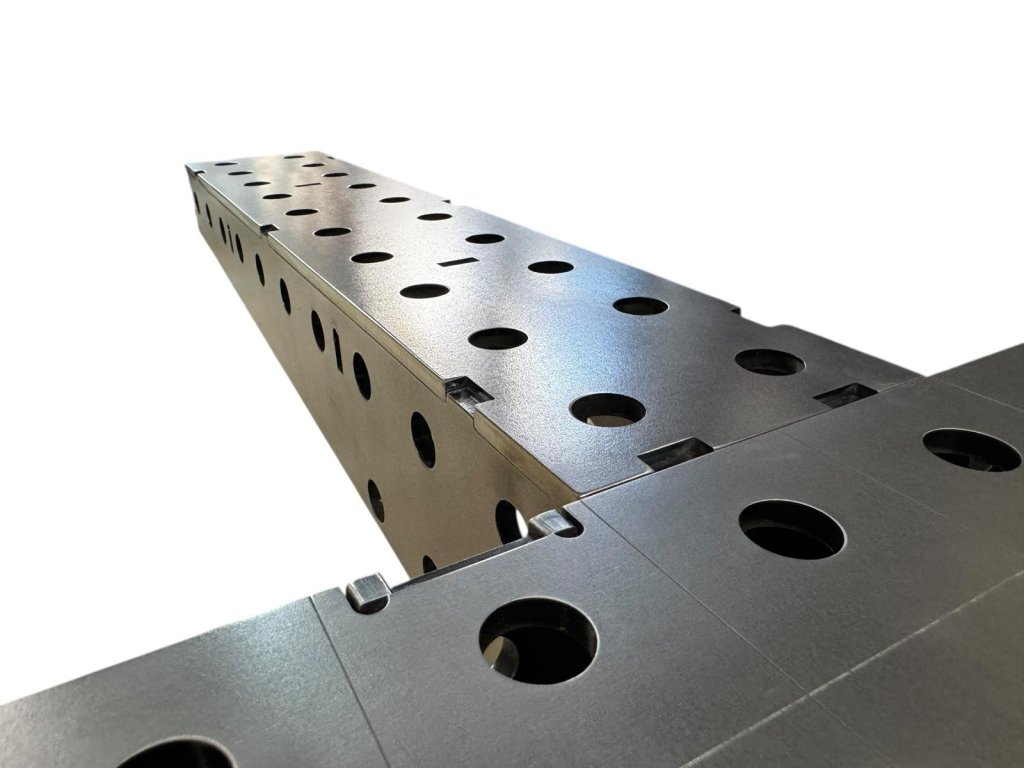

Montáž ke stolu
Upevněte modul a dolaďte jeho rovinu.
Dvě možnosti uchycení
Prodloužení lze připevnit pomocí rychloupínacích tříkuličkových čepů nebo spojem šroub a matice M16.
Způsob upevnění volte podle sestavy a toho, jak často potřebujete polohu modulu měnit.
Jemné srovnání kolečkem

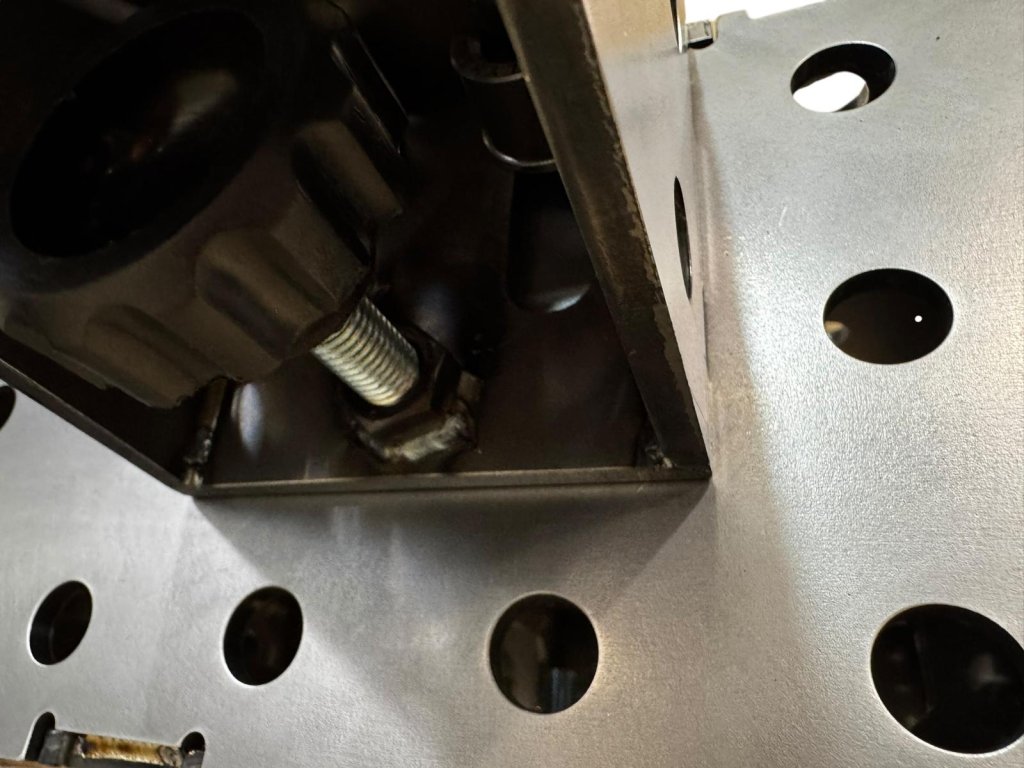

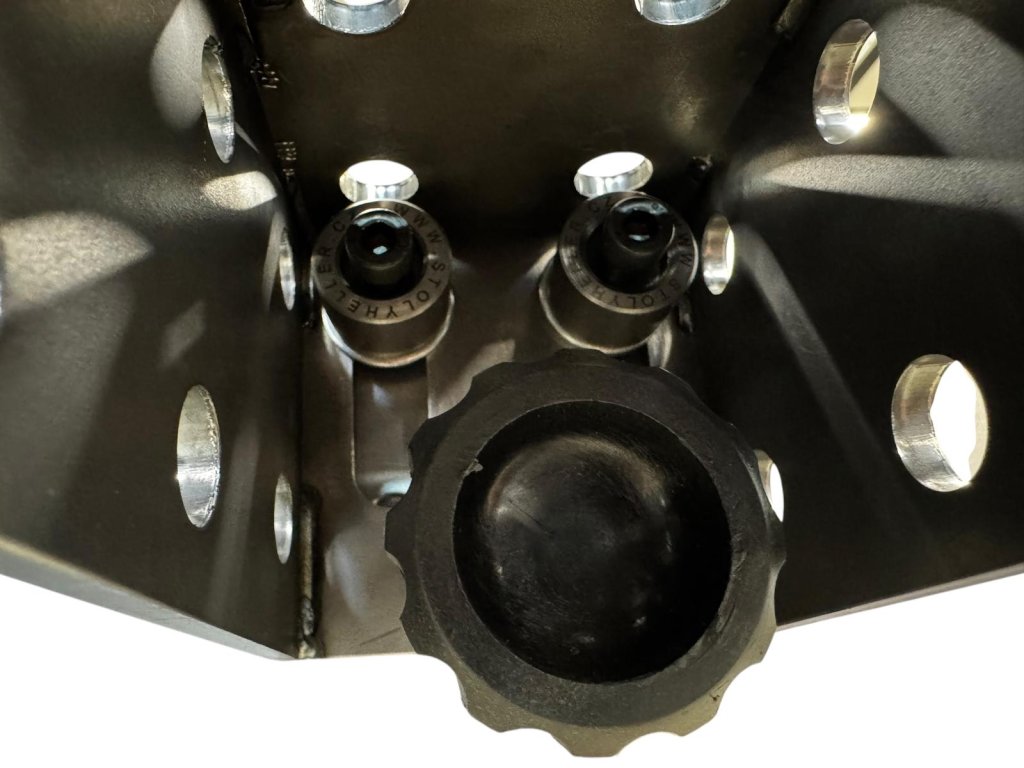

Aretační kolečko slouží k doladění roviny prodloužení vůči stolu. Přitahováním se přední konec zvedá, povolováním se snižuje.
Po nastavení zkontrolujte návaznost opěrných ploch a upevnění celé sestavy.
Technický přehled
Ocelová stavebnice pro systém S16.
| Rozměry | 500 × 100 × 100 mm |
|---|---|
| Upínací systém | S16 |
| Materiál | Ocel S355 MCT |
| Tloušťka plechu | 6 mm |

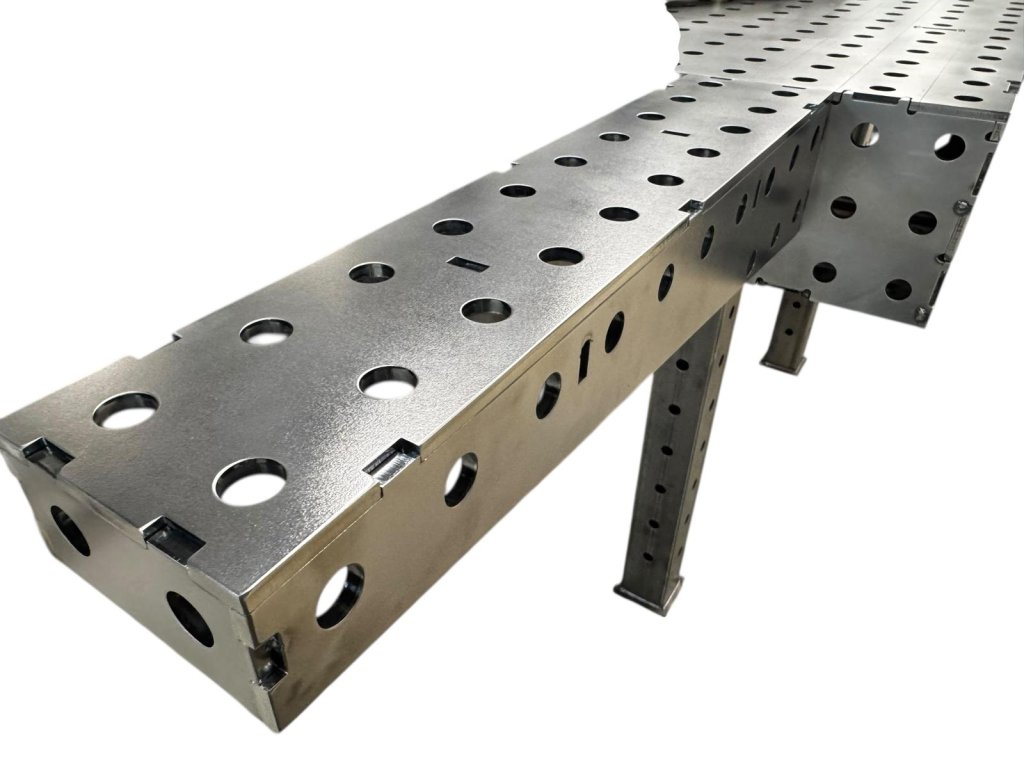

| Konstrukce po sestavení | Uzavřený ocelový box |
| Uchycení ke stolu | Tříkuličkové rychloupínací čepy nebo šroub a matice M16 |
| Nastavení roviny | Aretační kolečko |
| Způsob dodání | Stavebnice k vlastnímu sestavení a svaření |

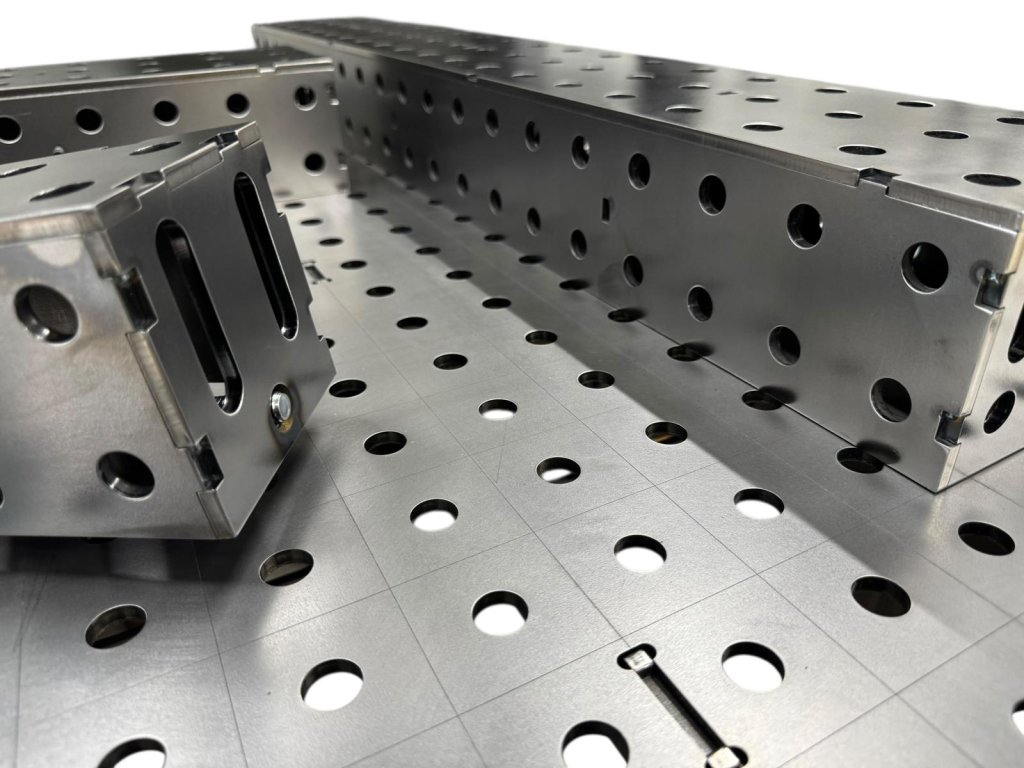

Prodloužení dodáváme jako stavebnici z laserem řezaných dílů. Při sestavení a svařování kontrolujte geometrii. Před objednáním si ověřte také rozsah dodávky upínacích prvků pro zvolený způsob uchycení.
Potřebujete podepřít konkrétní díl?
Pošlete nám rozměr stolu a náčrt sestavy. Pomůžeme vám vybrat prodloužení a způsob jeho uchycení.
