Noha pro svařovací stůl HELLER
Kód: 131
Detailní popis produktu
Součást pracovního stolu

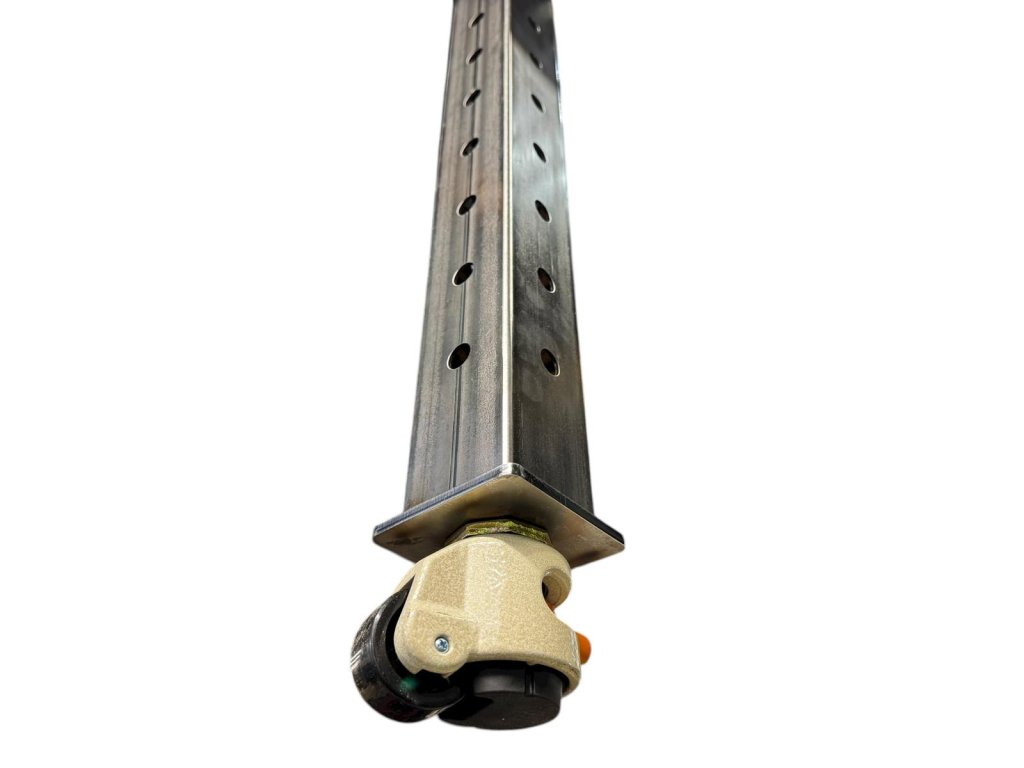

Ocelový profil s otvory na všech stranách.

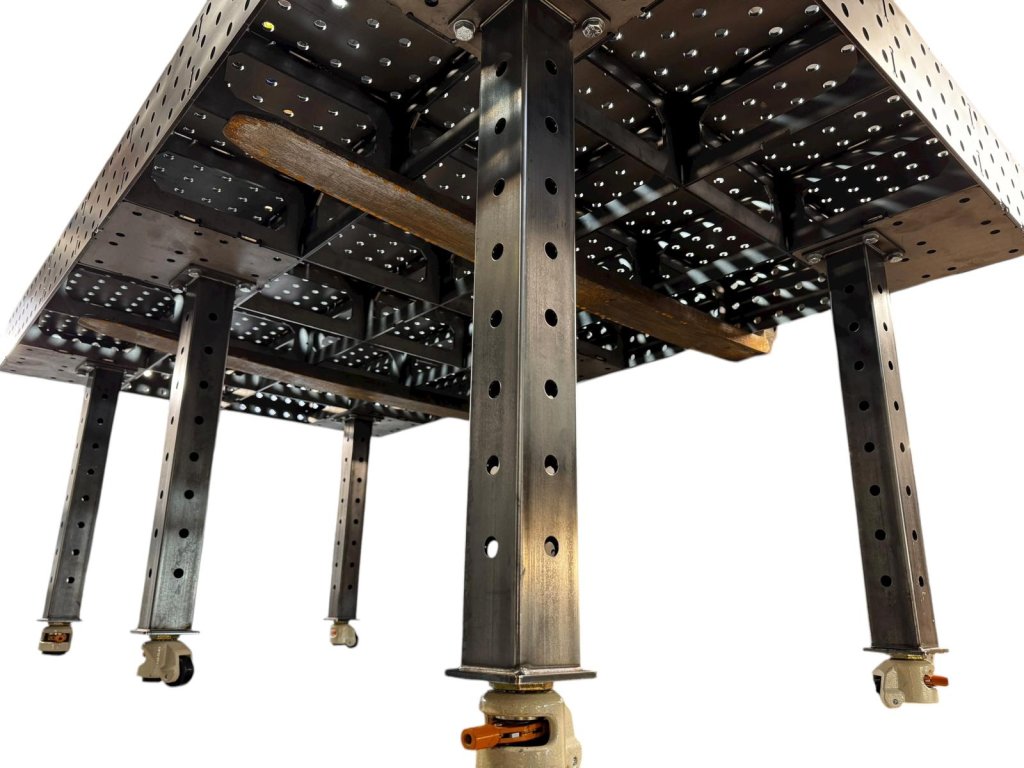

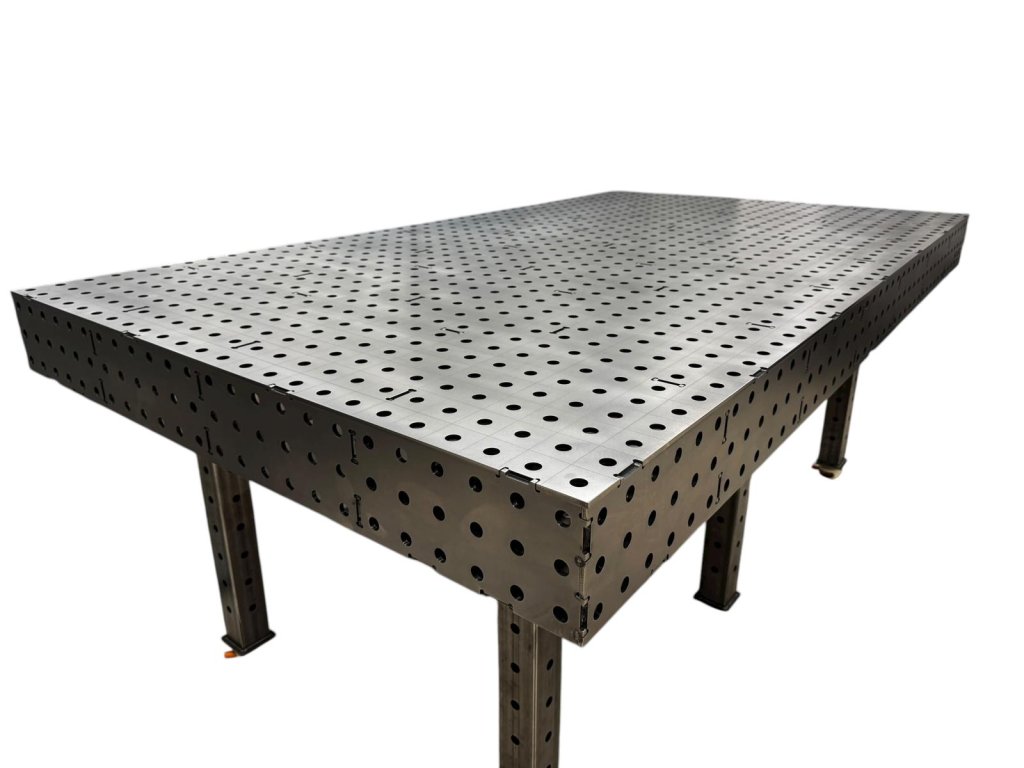

Noha pro svařovací stůl HELLER spojuje podpěru pracovní desky s možností připojení přípravků. Laserem řezané otvory systému S16 jsou umístěny na všech čtyřech stranách profilu, takže uchycení můžete přizpůsobit uspořádání pracoviště.
Připojení ke stolu
Noha z profilu 70 × 70 × 3 mm se připevňuje přes horní patku pomocí 4 šroubů M12. Počet a rozmístění nohou určete podle výkresu stolu.

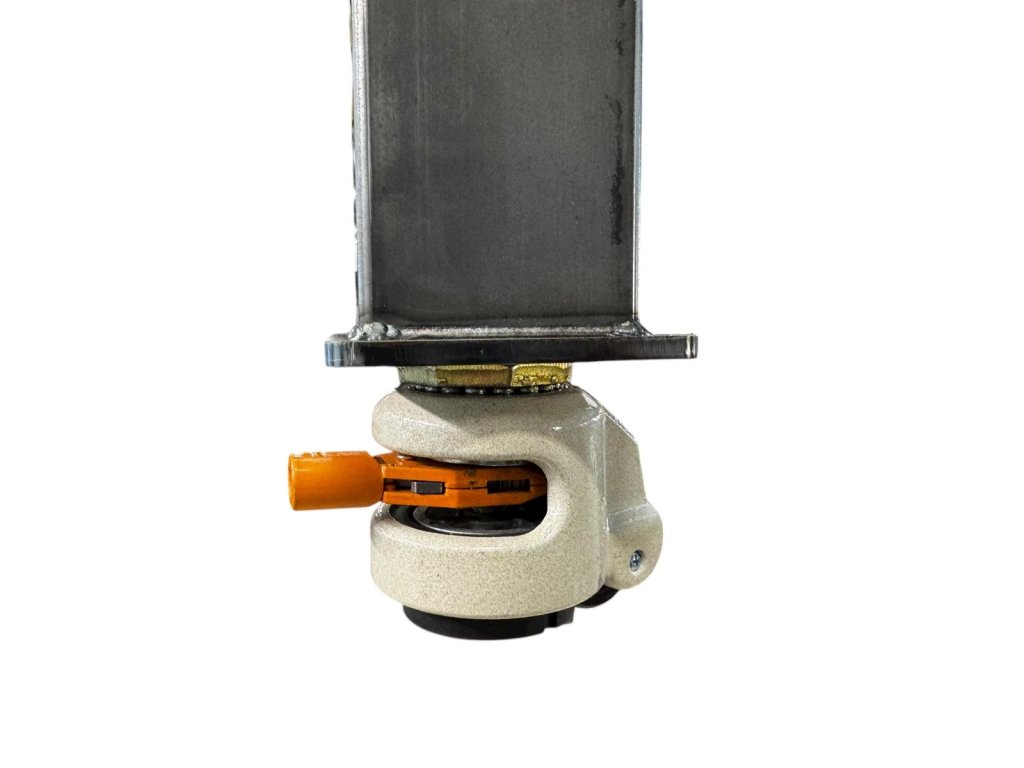

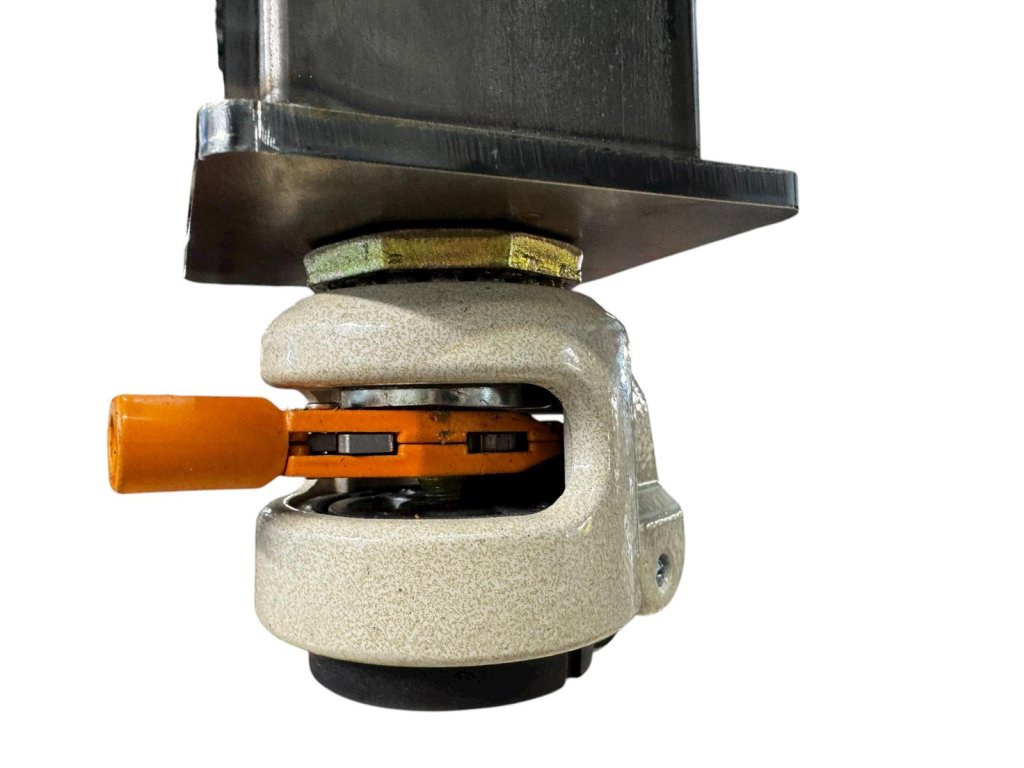

Provedení s kolečkem

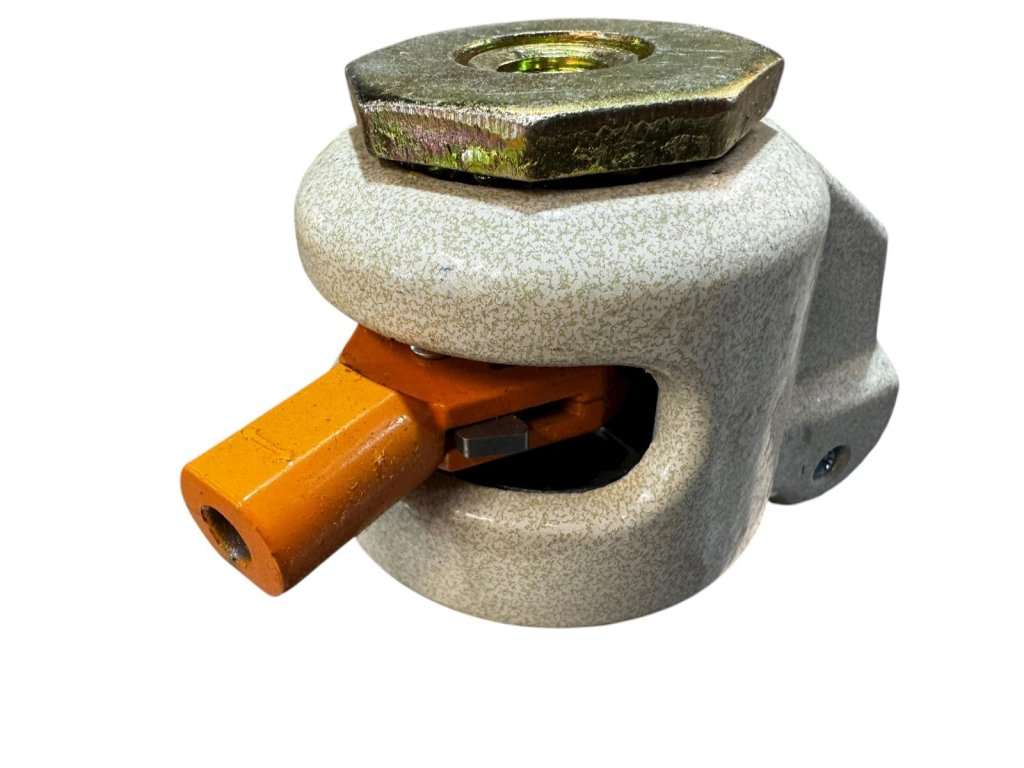

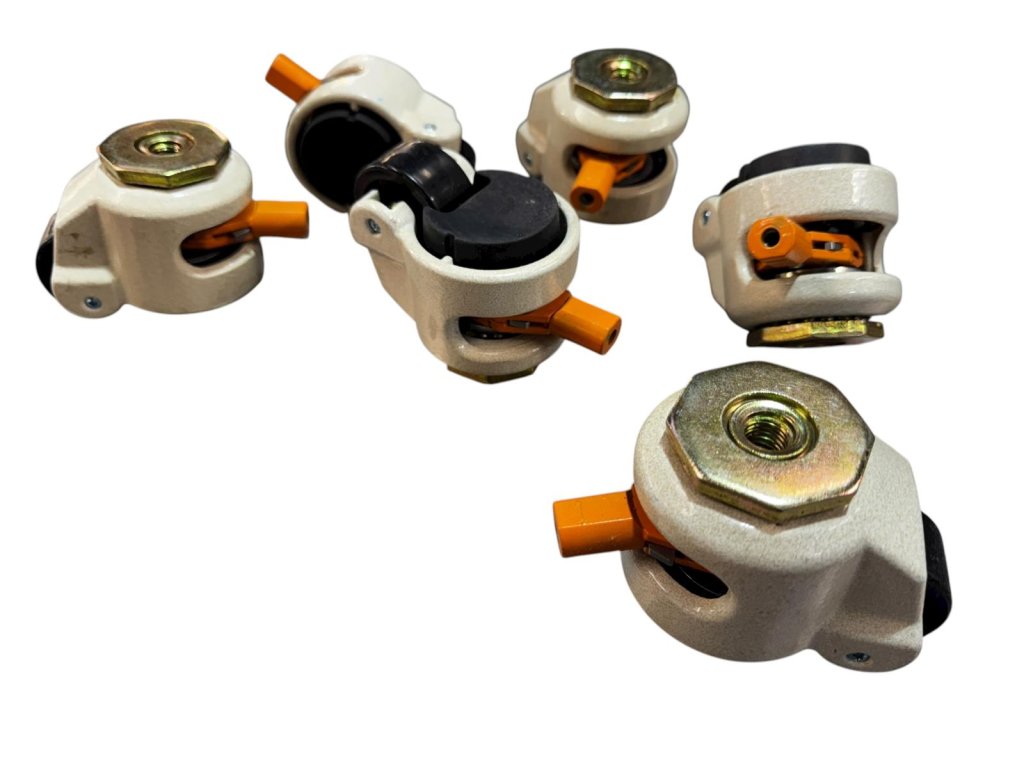

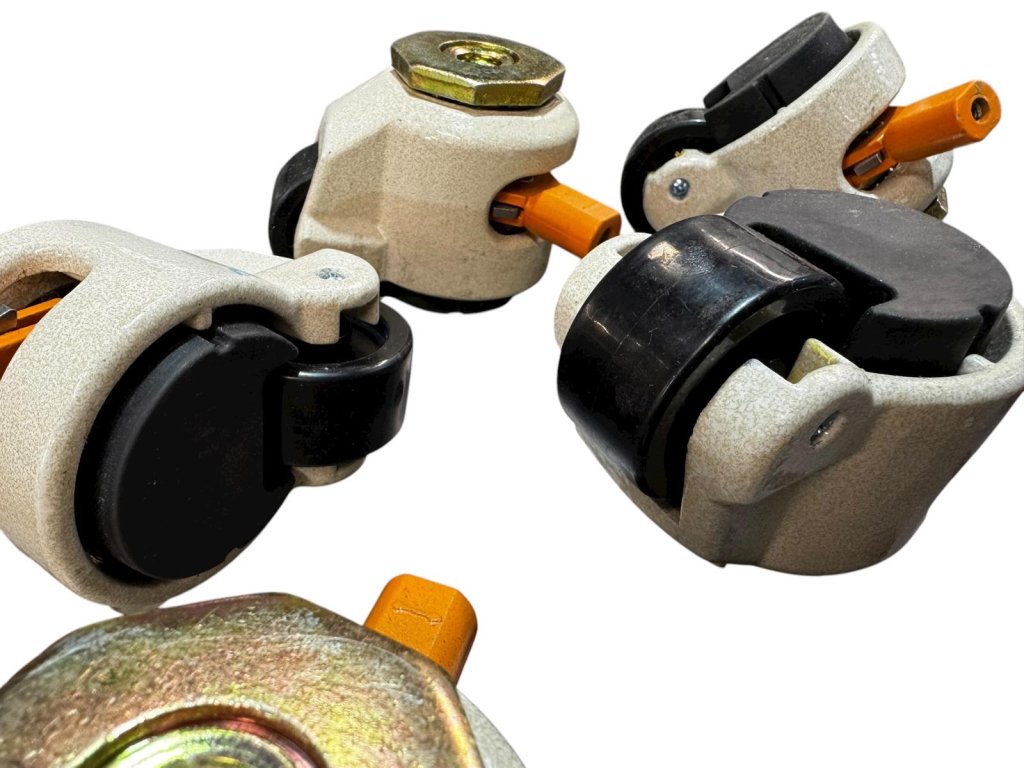

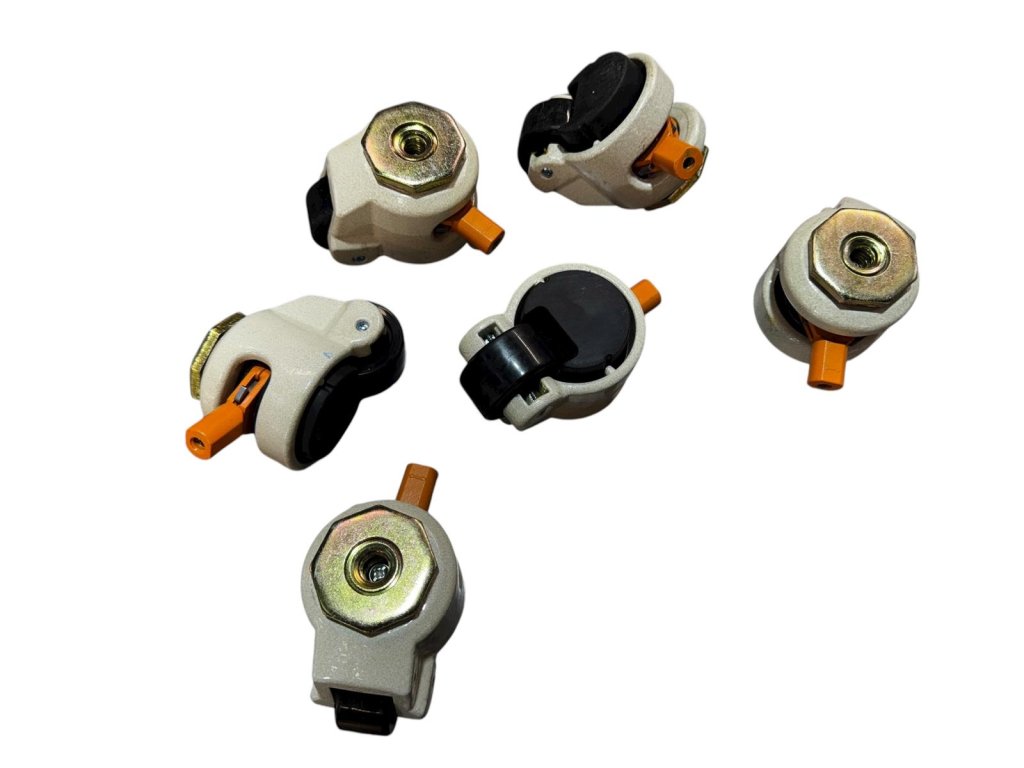

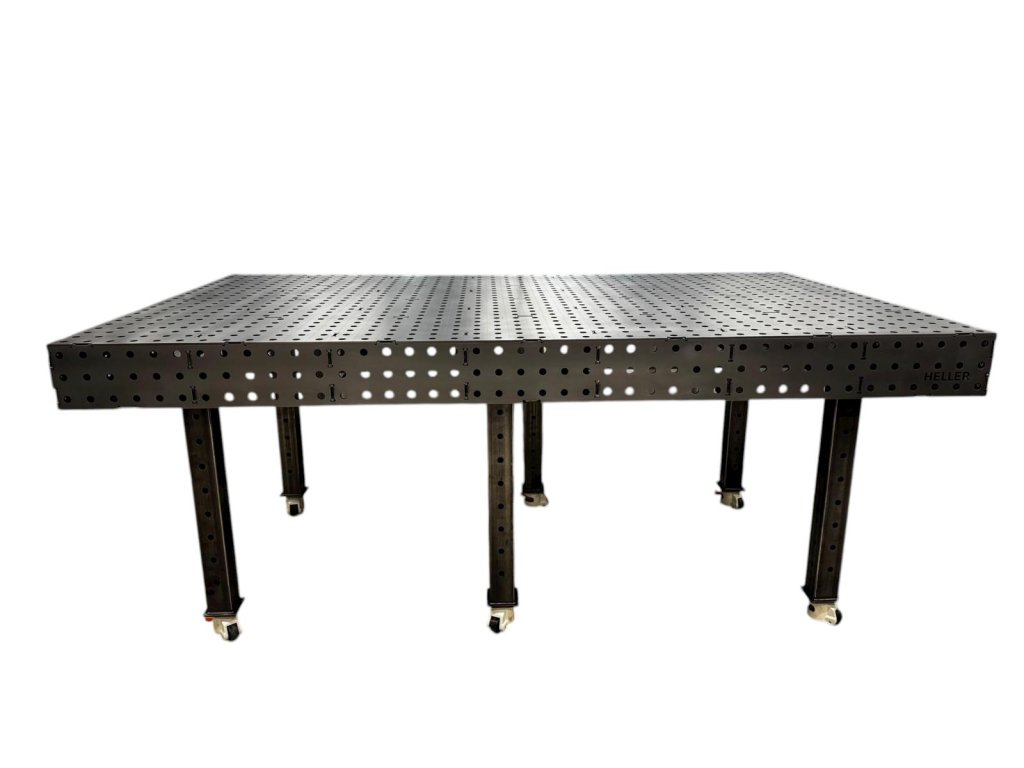

Výškově stavitelné kolečko využívá ráčnový mechanismus s výsuvnou gumovou botkou. Umožňuje přechod mezi přesunem stolu a jeho ustavením do pracovní polohy.
Technický přehled
Uchycení M12 a systém S16.
| Určení | 3D svařovací stoly HELLER |
|---|---|
| Materiál | Ocel |
| Průřez profilu | 70 × 70 × 3 mm |
| Otvory pro příslušenství | Systém S16 na všech čtyřech stranách |
| Výška bez kolečka | 630 mm |
| Uváděná výška s kolečkem | 730 mm |
| Uchycení ke stolu | Horní patka, 4× M12 |
| Uchycení kolečka | Samostatná patka se šroubem M12 |
| Průměr kola | 50 mm |
| Šířka běhounu | 24 mm |
| Nosnost jednoho kolečka | 250 kg |
Nosnost kolečka není nosností celého stolu. Výsledné zatížení závisí na konstrukci sestavy, rozmístění podpěr a rozložení hmotnosti. Před objednáním ověřte požadovanou pracovní výšku a rozsah dodávky kolečka i spojovacího materiálu.
Vybírejte podle připojení.
Tato noha je určena ke svařovacímu stolu a používá uchycení 4× M12. Pro podepření prodlužovacích prvků najdete samostatnou nohu k prodloužení s uchycením 4× M8 .
Doladíme podpěry pro váš stůl.
Sdělte nám rozměr stolu, požadovanou pracovní výšku a zda potřebujete možnost přesouvání. Pomůžeme vám ověřit vhodnou sestavu.
