Noha pro prodloužení svařovacího stolu HELLER
Kód: 132
Detailní popis produktu
Podepření sestavy
Prodloužení potřebuje odpovídající oporu.

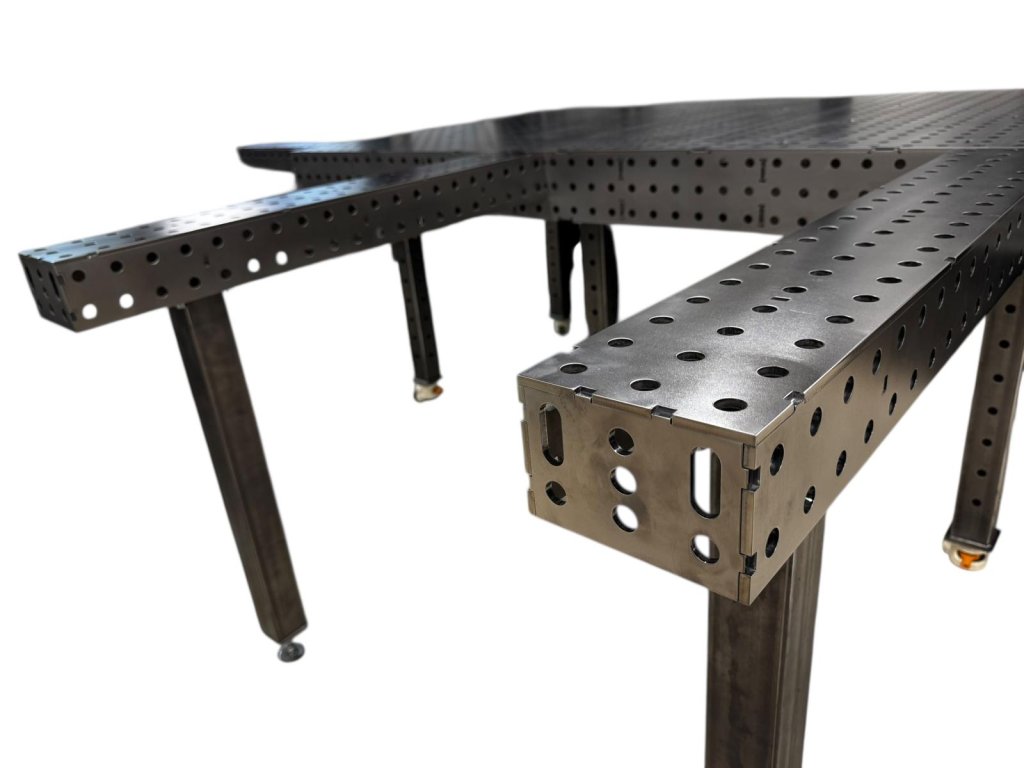

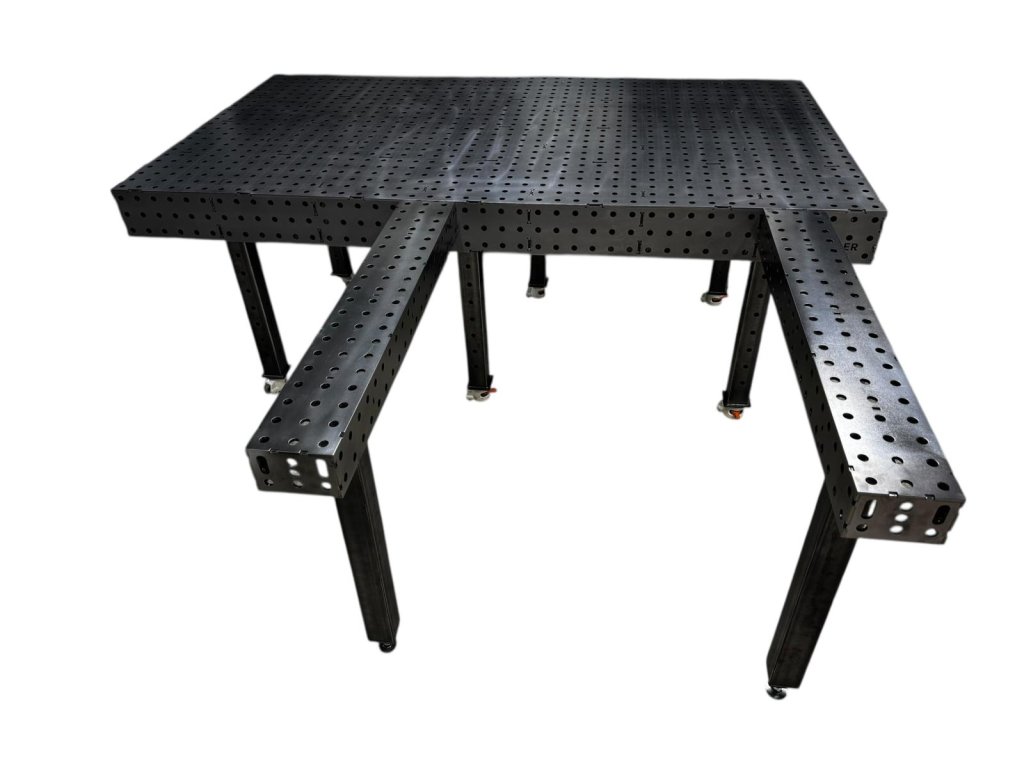

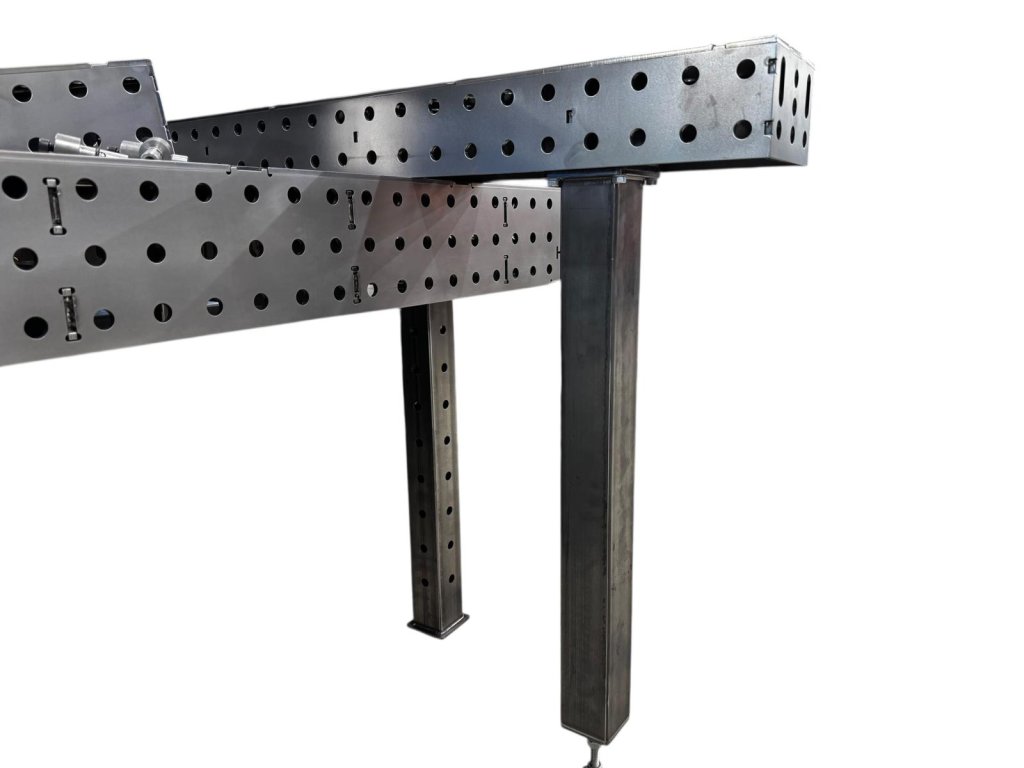

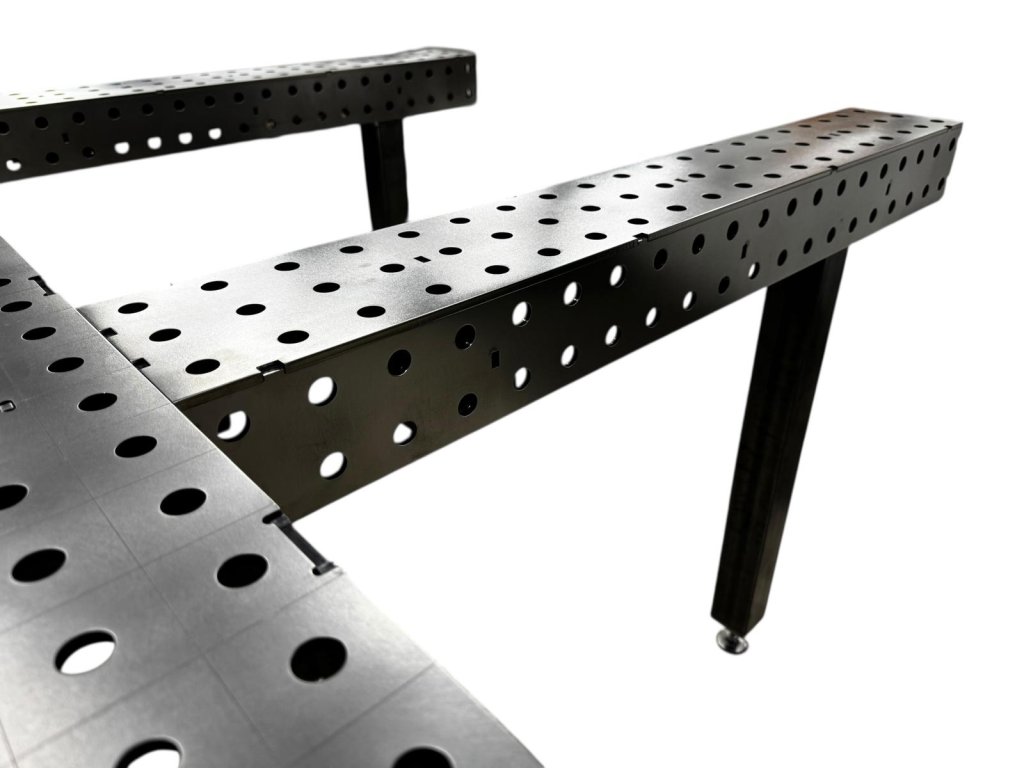

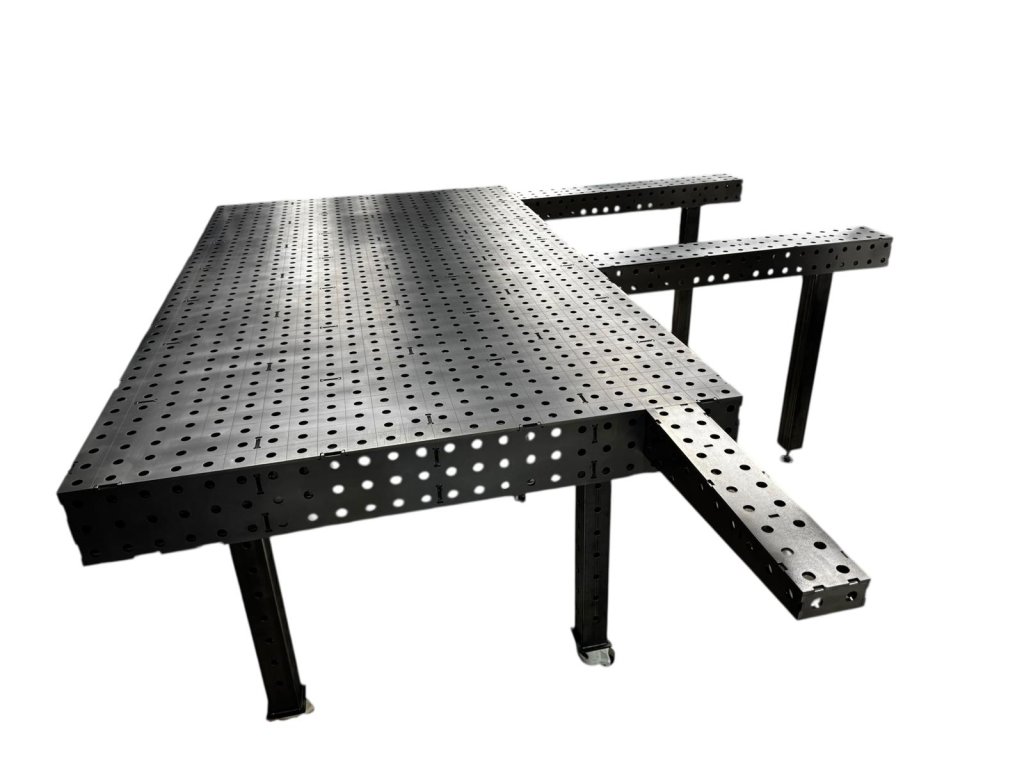

Noha pro prodloužení svařovacího stolu HELLER slouží k podepření prodlužovacího prvku při ustavování a svařování dílů přesahujících základní pracovní plochu. Její polohu a počet zvolte podle konkrétního prodloužení a uspořádání pracoviště.
Šroubované uchycení

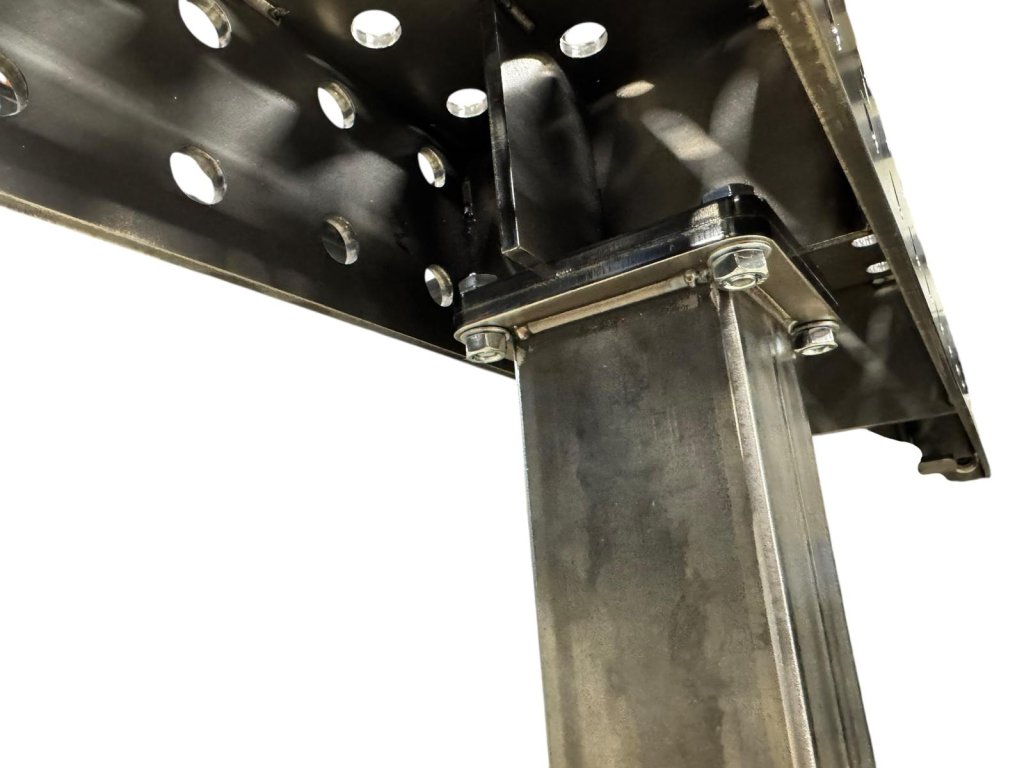

Ocelový profil 70 × 70 × 3 mm je zakončen připojovací patkou. Spojení s prodloužením zajišťují 4 šrouby M8.
Výškové doladění

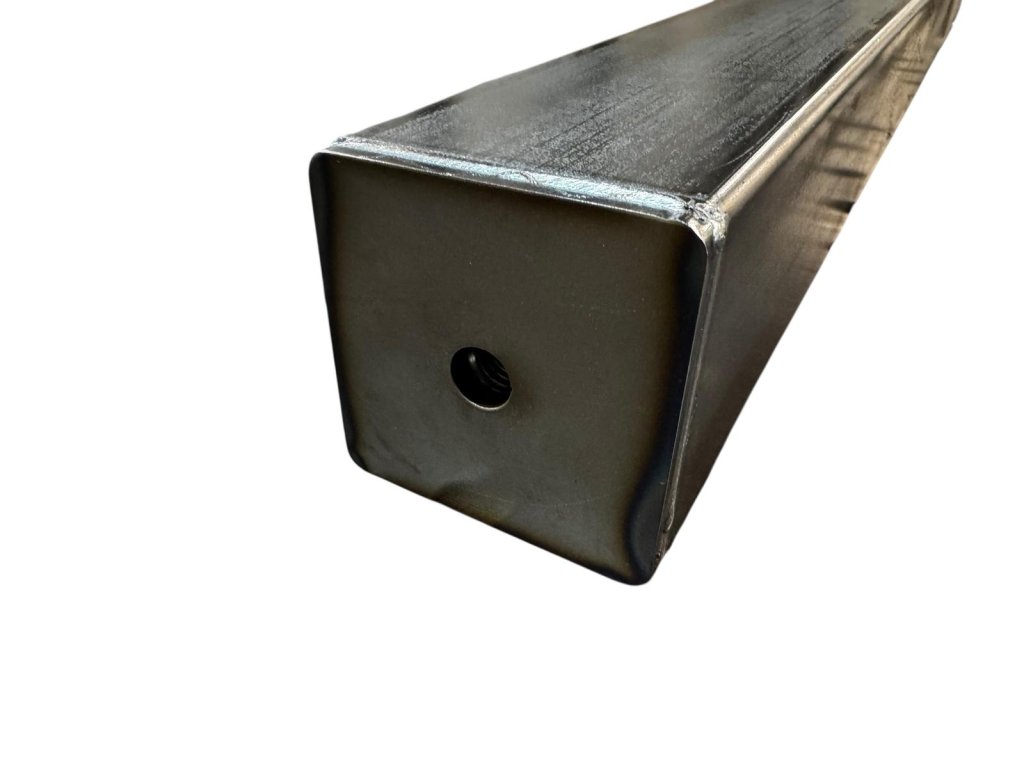

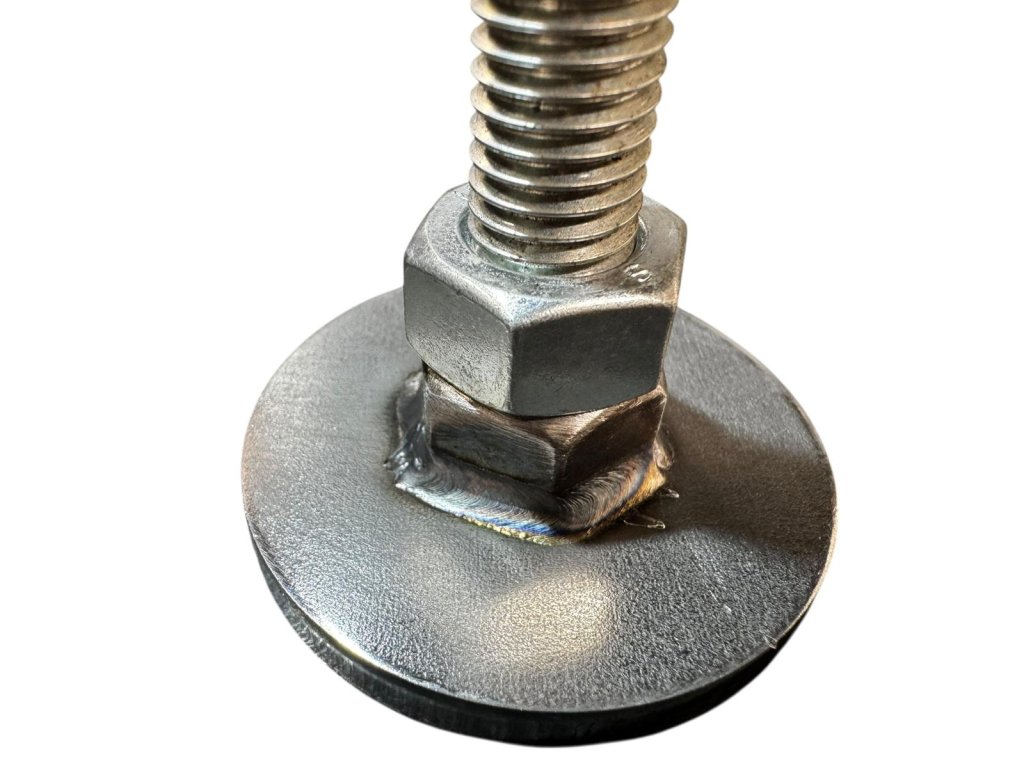

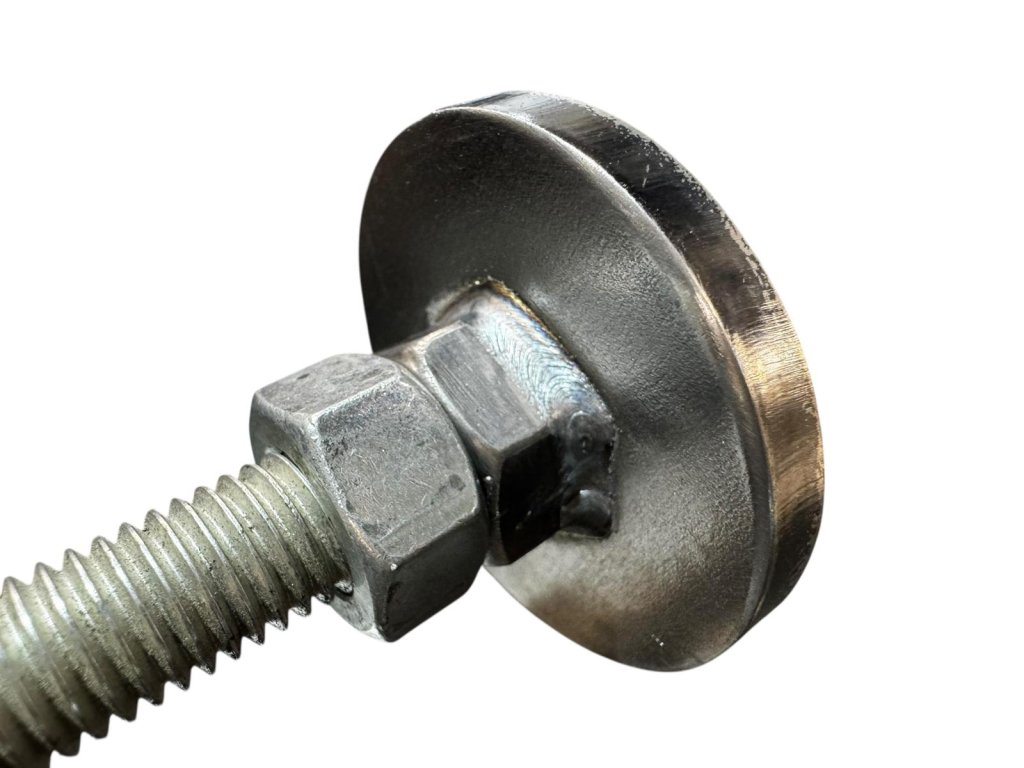

Spodní stavitelná patka s uchycením M12 umožňuje přizpůsobit podepření podlaze. Po nastavení zkontrolujte návaznost pracovní plochy prodloužení na stůl.
Technický přehled

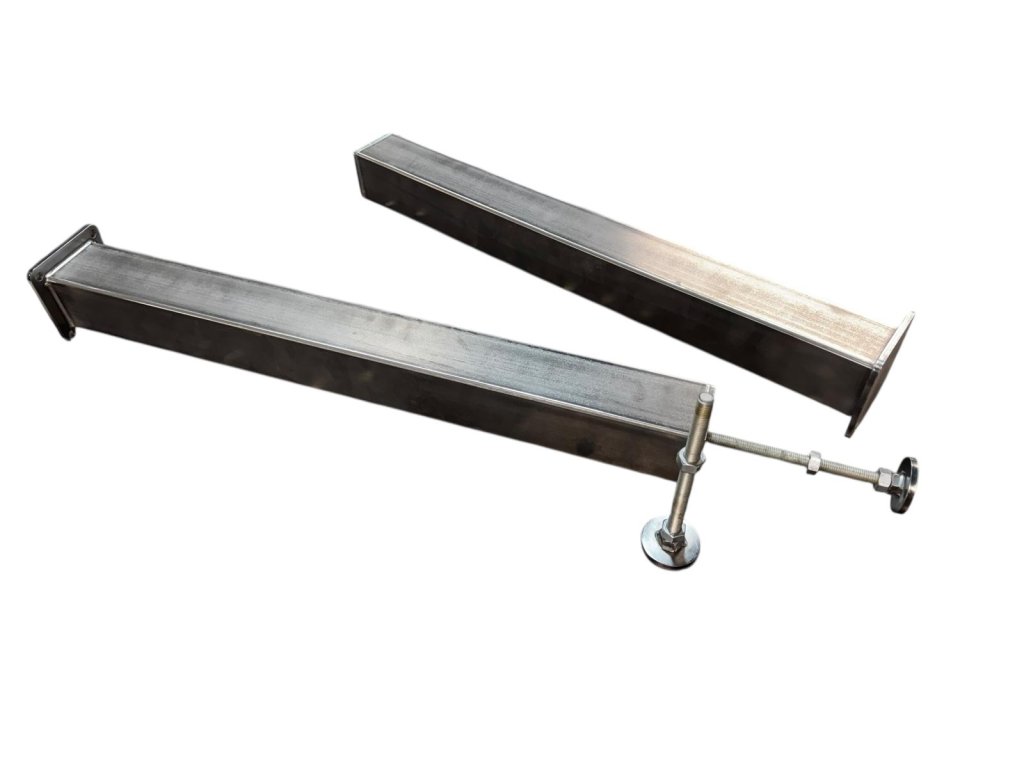

Ocelový profil a stavitelná patka.
| Určení | Podepření prodloužení svařovacího stolu HELLER |
|---|---|
| Materiál | Ocel |
| Průřez profilu | 70 × 70 × 3 mm |
| Základní výška nohy | 680 mm |
| Uchycení k prodloužení | Připojovací patka, 4× M8 |
| Spodní patka | Výškově stavitelná, uchycení M12 |
Před objednáním ověřte připojovací rozměry a potřebnou výšku podepření. Noha k prodloužení má jiné uchycení než noha k samotnému svařovacímu stolu. Nejde o automaticky zaměnitelné díly.
Vybereme podpěru pro vaše prodloužení.
Pošlete nám typ prodloužení a pracovní výšku stolu. Pomůžeme vám ověřit vhodné provedení a uchycení.
